BOX DIGITAL YAMAHA TIO1608-D

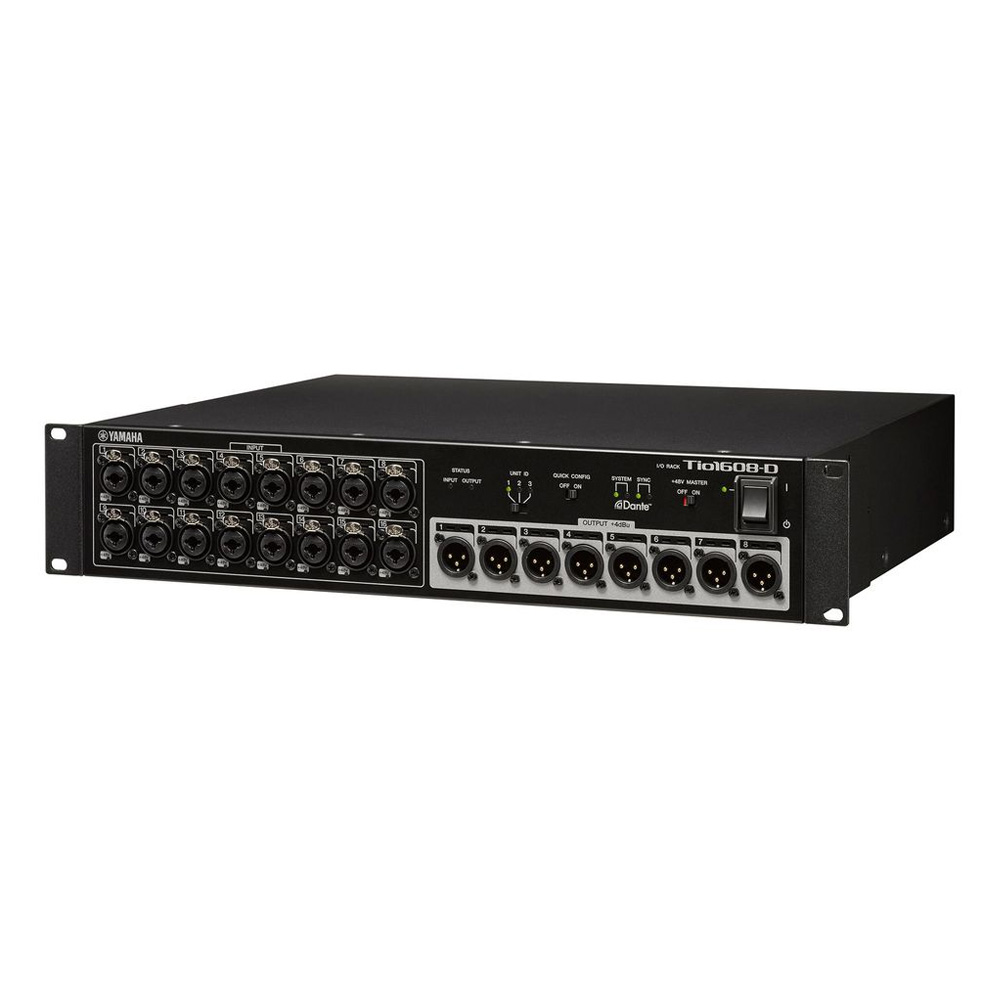

Yamaha Tio1608-D là giá I / O được trang bị Dante với 16 đầu vào micrô / đường truyền và 8 đầu ra đường truyền. Giá đỡ Tio có bộ tiền khuếch đại micro D-PRE ™ có thể thu hồi tương tự như dòng TF mang đến âm thanh tự nhiên và âm nhạc đặc biệt. Kết hợp với bảng điều khiển dòng TF, giá đỡ Tio có thể được kết nối bằng cách sử dụng tối đa ba đơn vị với thiết lập nhanh chóng và dễ dàng.

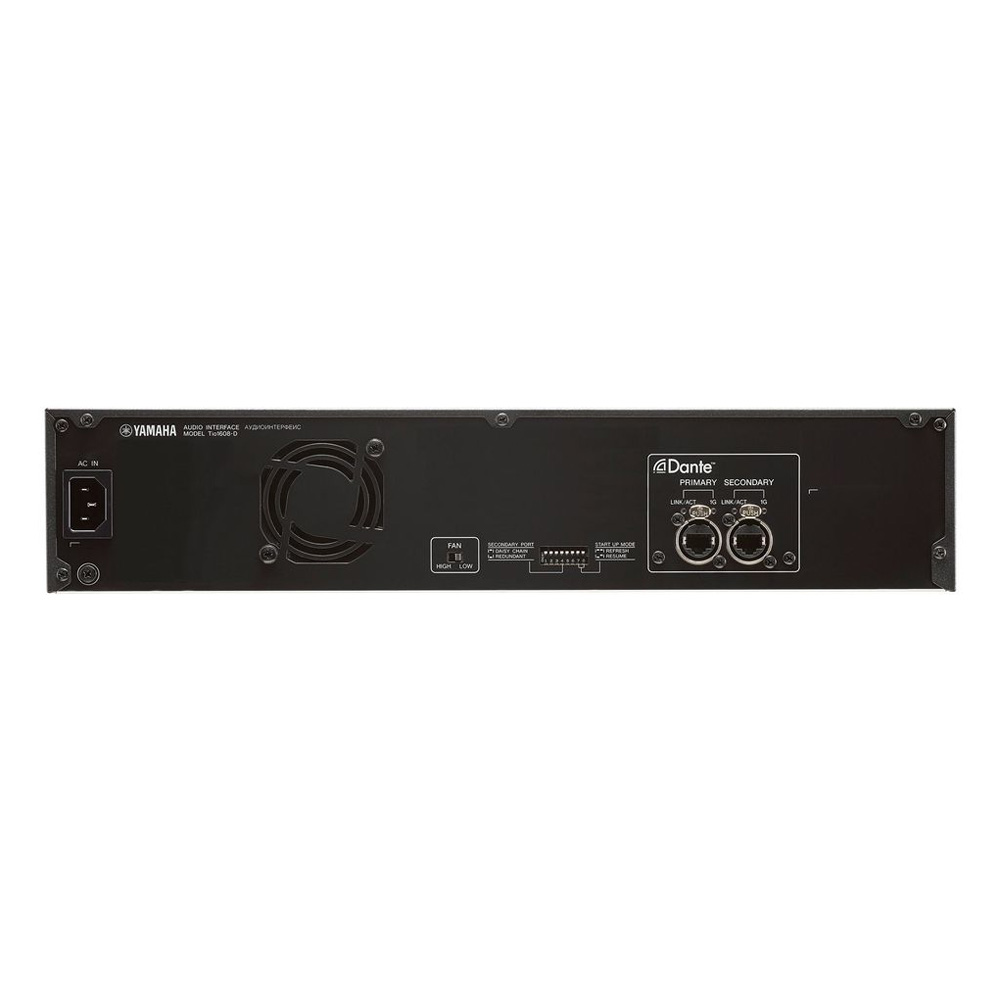

Bộ tiền khuếch đại Tio1608-D có thể được điều khiển từ xa từ bảng điều khiển dòng TF. Kết nối từ Tio1608-D trên sân khấu đến bảng điều khiển TF ở vị trí trộn chỉ cần cáp LAN CAT5e để truyền âm thanh có độ trễ thấp chất lượng cao. Không yêu cầu cồng kềnh, nhiều dây cáp nặng và hộp nối. Hơn nữa, các bản vá cơ bản được lập trình sẵn để thiết lập nhanh chóng, dễ dàng. Có thể kết nối đồng thời tối đa ba đơn vị Tio1608-D, cung cấp hệ thống hộp giai đoạn hiệu suất cao, hiệu suất cao với tối đa 48 đầu vào và 24 đầu ra. Các kết nối mạng có thể được nối xích khi các đơn vị Tio1608-D được sử dụng với bảng điều khiển dòng TF, loại bỏ nhu cầu chuyển đổi mạng.

Tính năng nổi bật:

• Bảng điều khiển Yamaha TF series

• 16 tiền khuếch đại mic chất lượng cao có thể điều khiển được từ bảng điều khiển của bạn

• Kết nối tối đa 3 đồng thời cho 48 đầu vào và 24 đầu ra

Hệ thống Stagebox kỹ thuật số cho phép kết nối tối đa 3 thiết bị cùng lúc

Người dùng muốn mở rộng khả năng đầu vào/đầu ra vốn đã mở rộng của TF có thể dễ dàng thêm tối đa 3 thiết bị với thẻ mở rộng NY64-D tùy chọn và giá đỡ I/O Tio1608-D. Nối chuỗi bảng điều khiển chính ở ngoài sân khấu và giá đỡ I/O Tio1608-D trên sân khấu bằng cách sử dụng cáp Ethernet CAT5e nhẹ cho phép truyền âm thanh chất lượng cao, độ trễ thấp mà không cần phải vận chuyển và thiết lập các dây analog cồng kềnh tốn nhiều thời gian.

Giao thức âm thanh mạng có độ tin cậy cao Dante

Dante đã được các nhà sản xuất và chuyên gia hàng đầu trong ngành tăng cường âm thanh áp dụng nhờ độ giật thấp, độ trễ thấp và độ chính xác lấy mẫu cao. Sử dụng Tio1608-D, bạn có thể dễ dàng cấu hình hệ thống hộp sân khấu Dante hiệu suất cao mà không cần hoặc có ít kiến ​​thức về mạng CNTT. Nhờ tính linh hoạt của giao thức mạng Dante, các bảng điều khiển Dòng TF có thể được kết nối với nhiều loại thiết bị hỗ trợ Dante chẳng hạn như giá đỡ I/O dòng R

Chế độ Cấu Hình Nhanh Chóng và Dễ Dàng

Bằng cách bật chế độ CẤU HÌNH NHANH trên Tio1608-D, tất cả cài đặt kết nối như cài đặt mạng và vá âm thanh sẽ được thiết lập tự động giúp việc cấu hình hệ thống trở nên dễ dàng. Sau khi xác nhận chế độ CẤU HÌNH NHANH được kích hoạt trên bảng điều khiển TF và giá đỡ Tio, bạn chỉ cần đặt ID ĐƠN VỊ cho mỗi Tio1608-D, sau đó xâu chuỗi bảng điều khiển TF và giá đỡ Tio. Bật nguồn và bạn đã sẵn sàng để đi!

Lựa chọn đầu vào đơn giản và linh hoạt

Sau khi hoàn tất cấu hình cơ bản, bạn có thể dễ dàng chỉ định đầu vào sao cho phù hợp nhất với thiết lập hệ thống của mình. Bằng cách sử dụng chức năng TẤT CẢ ĐẦU VÀO, người dùng có thể gán tất cả đầu vào cho giá đỡ Tio, bảng điều khiển TF hoặc thiết bị PC/Mac ngay lập tức. Người dùng cũng có thể thay đổi từng đầu vào để nhận tín hiệu từ nhiều vị trí để người dùng có thể sử dụng hiệu quả tất cả các đầu vào.

Bộ tiền khuếch đại D-PRE có thể thu hồi

Tio1608-D kế thừa khả năng cảm thụ âm nhạc tự nhiên mà chúng tôi theo đuổi trong quá trình phát triển Dòng TF. Việc xây dựng cơ khí, bố trí bảng mạch, nguồn điện, nối đất và lựa chọn các bộ phận đều được thực hiện với sự chú ý tỉ mỉ đến từng chi tiết và chất lượng, kết hợp với hiệu suất toàn diện và các bài kiểm tra khả năng nghe ở từng giai đoạn phát triển. Tio1608-D có các bộ tiền khuếch đại micrô D-PRE có thể thu hồi tương tự như Dòng TF để cung cấp âm thanh nhạc nhất quán, tự nhiên trong toàn bộ hệ thống.

Mở rộng hệ thống với Tio1608-D

Tio1608-D cho phép bạn dễ dàng mở rộng hệ thống bộ trộn kỹ thuật số TF lên tới 40ch đầu vào/24ch đầu ra. Thiết lập hệ thống sử dụng phương pháp Plug In & Play. Chỉ cần kết nối cáp Cat5e, chọn ID thiết bị và hệ thống đã sẵn sàng. Điều khiển HA từ xa có sẵn thông qua Cat5e. Ứng dụng StageMix cho phép điều khiển từ xa không dây bảng điều khiển từ đấu trường, sân khấu hoặc khán giả, v.v.

Thông số kỹ thuật BOX DIGITAL YAMAHA TIO1608-D

- Tốc độ lấy mẫu: 44.1kHz or 48kHz

- Độ trễ tín hiệu: Chưa đến 3ms INPUT để OUTPUT, kết nối với TF5 và NY64-D bằng Dante, Dante Nhận Độ trễ được đặt thành 0,25ms (một chiều), Fs = 48kHz

- Total harmonic distortion: Nhỏ hơn 0,1% + 4dBu @ 20Hz-20kHz thành 600Ω, Tăng = + 66dB / Dưới 0,05% + 4dBU @ 20Hz-20kHz thành 600Ω, Đạt = -6dB, INPUT thành OUTPUT, Fs = 44.1kHz, 48kHz * Đo bằng a Bộ lọc -18dB / quãng tám @ 80kHz

- Tần số: +0,5, -1,5dB 20Hz-20kHz, tham khảo mức đầu ra danh nghĩa @ 1kHz, INPUT thành OUTPUT, Fs = 44.1kHz hoặc 48kHz

- Dải tần: 108 dB, INPUT thành OUTPUT, Gain = -6dB / 112 dB, DA Converter

• Hum & mức độ ồn

- Tiếng ồn đầu vào tương đương: -128dBu, Gain = + 66dB * Đo bằng bộ lọc trọng số A

- Tiếng ồn đầu ra dư: -88dBu, ST tắt chủ * Được đo bằng bộ lọc trọng số A

Crosstalk: -100dB, các kênh INPUT / OUTPUT liền kề, Độ tăng đầu vào = -6dB * Được đo bằng bộ lọc -30dB / quãng tám @ 22kHz

- Tản nhiệt: 100-240V, 50/60Hz, 43.5kcal/h

- Yêu cầu năng lượng: 100-240V, 50/60Hz

- Năng lượng tiêu thụ: 50W

- Kích thước: 480 x 88 x 364 mm

- Trọng lượng: 5.7 kg

- Phụ kiện: Owner’s Manual, Power Cord(2.5m), Rubber stoppers(4)

- Khác: Phạm vi nhiệt độ: Phạm vi nhiệt độ hoạt động: 0 - 40oC, Phạm vi nhiệt độ lưu trữ: -20 - 60oC
