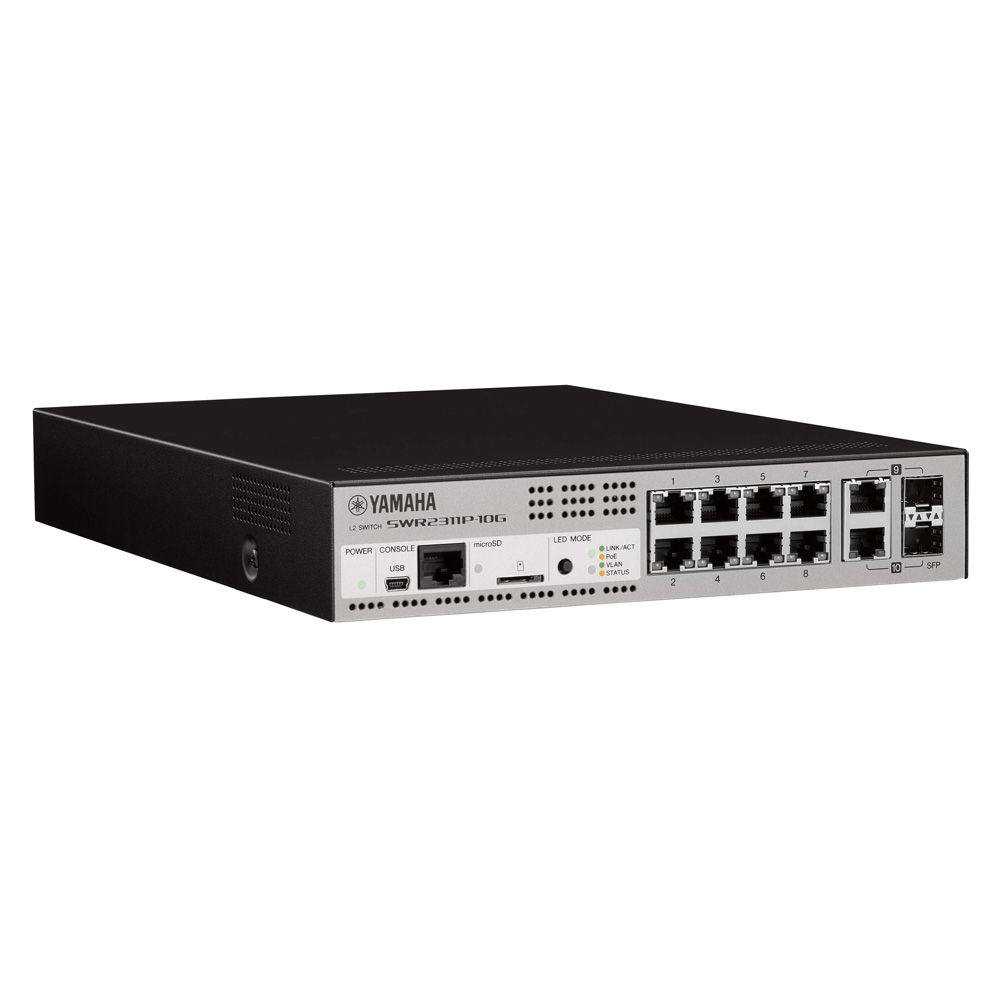

NETWORK SWITCH YAMAHA SWR2311P-10G

SWR2311P-10G là switch Layer 2 thông minh có thể cấp nguồn cho các thiết bị có hỗ trợ PoE. Dựa vào trình độ chuyên môn của mình về lĩnh vực mạng và âm thanh chuyên nghiệp, Yamaha đã phát triển Switch layer 2 được tối ưu hóa cho mạng âm thanh Dante.

Tính năng nổi bật:

• Cổng LAN được trang bị PoE:8 (1-8)

• Cổng kết hợp LAN/SFP: 2(9,10) (Cổng LAN và khe cắm SFP được sử dụng riêng)

• Nguồn cung cấp PoE tuân thủ tiêu chuẩn IEEE 802.3at và có thể cung cấp tới 30W cho tất cả các cổng PoE

• Máy chủ RADIUS tích hợp để quản lý bảo mật nâng cao

Công tắc L2 thông minh với chức năng tối ưu hóa Dante và nguồn điện PoE

"SWR2311P-10G" là bộ chuyển mạch L2 thông minh cung cấp chức năng lý tưởng cho mạng âm thanh kỹ thuật số "Dante" được phát triển bởi Audinate Corporation và hiện được sử dụng trên toàn thế giới, cho phép xây dựng một mạng ổn định giúp đơn giản hóa việc cài đặt, giám sát , quản lý và vận hành.

Khi bạn kết nối VXL1-16P với SWR2311P-10G, cài đặt tối ưu cho Dante sẽ được thực hiện tự động thông qua LLDP, đây là giao thức truyền dữ liệu quản lý hệ thống giữa thiết bị và thiết bị lân cận.

Các cổng tương thích PoE có thể cung cấp tối đa 30W cho tất cả các cổng cùng một lúc. Nó không chỉ có thể cấp nguồn cho các thiết bị tuân thủ PoE như bộ điều khiển gắn tường "MCP1" dùng để điều khiển âm lượng của thiết bị âm thanh được sử dụng trong phòng hội thảo hoặc các điểm truy cập không dây mà còn có thể cung cấp nguồn điện dồi dào để điều khiển ngay cả các thiết bị yêu cầu công suất cao hơn. đầu ra PoE chẳng hạn như VXL1B-16P hoặc VXL1W-16P.

Tổng quan về mạng hoàn chỉnh

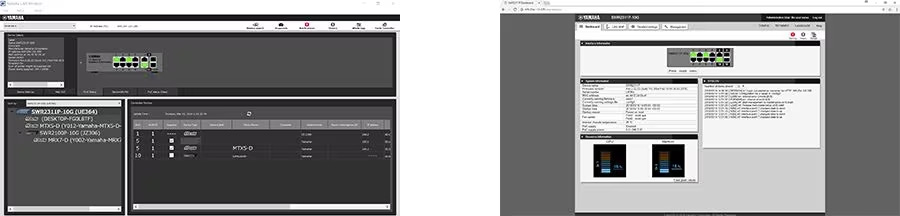

Sử dụng phần mềm "Yamaha LAN Monitor" chuyên dụng cho phép khắc phục sự cố nhanh chóng; bạn có thể kiểm tra trạng thái nguồn điện PoE, bật nguồn điện PoE và sử dụng chức năng chụp nhanh để thông báo cho bạn xem có xảy ra lỗi hay không bằng cách phát hiện bất kỳ sự khác biệt nào về trạng thái của mạng kể từ khi thiết lập.

GUI web cung cấp đầy đủ các chức năng giám sát, bao gồm cài đặt giám sát chết/còn sống cho các thiết bị PoE, cho phép bạn khởi động lại thiết bị PoE nếu xảy ra lỗi hoặc thông báo cho bạn qua email về lỗi.

Chức năng chụp nhanh giúp khắc phục sự cố dễ dàng

Bạn có thể chụp “ảnh chụp nhanh” trạng thái mạng khi thiết lập theo yêu cầu. Sau đó, phần mềm có thể tự động theo dõi các cài đặt và cảnh báo bạn về bất kỳ thay đổi nào. Ví dụ: bạn có thể chụp ảnh mạng và sau đó bạn sẽ được cảnh báo nếu cáp bị ngắt kết nối, nếu thiết bị bị tắt hoặc nếu kết nối sai được thực hiện trước khi biểu diễn.

ID thiết bị nâng cao với các biểu tượng, nhãn và nhận xét

Việc xác định các thiết bị được kết nối với bộ chuyển mạch chỉ bằng địa chỉ IP hoặc MAC của chúng là một cách tiếp cận khó khăn và dễ xảy ra lỗi. Các thiết bị Dante được kết nối được xác định bằng biểu tượng Dante cũng như ID thiết bị được thiết lập trước đó thông qua phần mềm Dante Controller. Bạn cũng có thể nhập thông tin bổ sung, chẳng hạn như vị trí của thiết bị, vào trường Nhãn và Nhận xét.

Quản lý an ninh thông minh

Tăng cường chức năng Vlan có trong SWR2311P-10G là chức năng máy chủ RADIUS tích hợp. Bằng cách thiết lập một bộ chuyển mạch làm máy chủ RADIUS và liên kết các bộ chuyển mạch khác với nó, việc truy cập mạng trái phép có thể bị chặn một cách hiệu quả để tăng cường bảo mật, ngay cả trong các cài đặt quy mô lớn phức tạp. Xác thực thiết bị có thể được thiết lập nhanh chóng và dễ dàng thông qua GUI dựa trên web.

Trực quan hóa mạng bằng “Đèn bản đồ LAN”

SWR2311P-10G hỗ trợ chức năng hiển thị "Đèn bản đồ mạng LAN" bằng WebGUI*. Cài đặt chuyển đổi có thể được thực hiện trên màn hình đồ họa, không phải bằng cách nhập lệnh. Bằng cách sử dụng WebGUI, nó có các chức năng giám sát mở rộng như cài đặt giám sát thiết bị POE, khởi động lại thiết bị PoE trong trường hợp thiết bị gặp sự cố, cài đặt thư để thông báo lỗi, v.v. Với giao thức liên lạc độc quyền của Yamaha "L2MS", bạn có thể kiểm tra địa chỉ IP của các thiết bị mạng Yamaha như dòng SWR2311P-10G, dòng SWR2100P và SWP1 cũng như các thiết bị mạng được kết nối với chúng. Nó có thể được sử dụng rộng rãi từ thiết kế hệ thống đến bảo trì.

* Đăng nhập vào GUI web từ Yamaha LAN Monitor. Vui lòng cài đặt trước Yamaha LAN Monitor.

Khe cắm thẻ nhớ microSD

Thẻ nhớ microSD có thể được sử dụng làm phương tiện sao lưu dữ liệu tích lũy bên trong, kích hoạt và cập nhật chương trình cơ sở.

Kết nối bằng cáp quang

Trong các tình huống yêu cầu kết nối thiết bị Dante trong khoảng cách lớn hơn 100 mét, bạn có thể sử dụng mô-đun SFP liên lạc đường dài "SFP-SWRG-SX" hoặc "SFP-SWRG-LX" để đảm bảo liên lạc đáng tin cậy với tổn thất truyền tải tối thiểu và khả năng chống nhiễu điện từ mạnh mẽ ngay cả trên khoảng cách xa.

Phụ kiện tùy chọn tăng tính linh hoạt khi lắp đặt

Bạn có thể sử dụng phụ kiện giá treo "RK-SWR" được bán riêng để lắp thiết bị vào giá 19 inch và bạn có thể sử dụng phụ kiện giá treo tường "WK-SWR" để gắn thiết bị lên tường (Không lắp đặt bằng các cổng LAN hướng lên trên hoặc hướng xuống dưới) hoặc trần nhà có chiều cao từ 2m trở xuống, giúp bạn mở rộng hơn nữa sự lựa chọn về vị trí lắp đặt.

Thông số kỹ thuật NETWORK SWITCH YAMAHA SWR2311P-10G

Thông số chung

- Cổng LAN

• Tiêu chuẩn: IEEE 802.3 (10BASE-T/100BASE-TX/1000BASE-T)

• Số lượng cổng: 10 port

• Chế độ liên lạc: tự động đàm phán

• Loại trình kết nối: RJ-45

• Địa chỉ MAC: In trên bề mặt trên cùng

• Phân cực: tự động phát hiện thẳng / chéo

- Cổng kết hợp

• Cổng mạng LAN: IEEE 802.3 (1000BASE-T) 2 cổng (sử dụng loại trừ lẫn nhau với các cổng SPF)

• Cổng SFP: SFP (Có thể cắm hệ số dạng nhỏ) 2 cổng (sử dụng loại trừ lẫn nhau với các cổng LAN)

• Cổng điều khiển: RJ-45 (RS-232C), USB mini-B(5pin)(USB2.0): 9600 bit/s

• Các cổng có sẵn để cấp nguồn PoE: 8 cổng (1-8)

• Tiêu chuẩn PoE: IEEE 802.3at

• Hệ thống cung cấp điện: Alternative A

- Nguồn điện tối đa

• Mỗi cổng: 80W

• Tất cả các cổng: 240W

- Khe cắm thẻ microSD

• Tiêu chuẩn: SD/SDHC

• Số lượng khe cắm: 1 khe

- Các chỉ số: POWER, microSD, LED MODE, LAN port, SFP port

- Môi trường hoạt động: Nhiệt độ môi trường: 0–40 °C, Độ ẩm môi trường: 15–80%, không ngưng tụ

- Môi trường lưu trữ: Nhiệt độ môi trường: -20–50 °C, Độ ẩm môi trường: 10–90%, không ngưng tụ

- Điện áp, tần số nguồn điện: AC100 ～ 240V, 50/60Hz

- Tiêu thụ điện năng tối đa: 280W

- Kích thước: 220 x 294 x 42.4 mm

- Trọng lượng: 2.3 kg

- Phụ kiện: sách hướng dẫn sử dụng, dây nguồn (3 chân), dây nguồn, kẹp, chân đế
