ONKYO PA MC5501

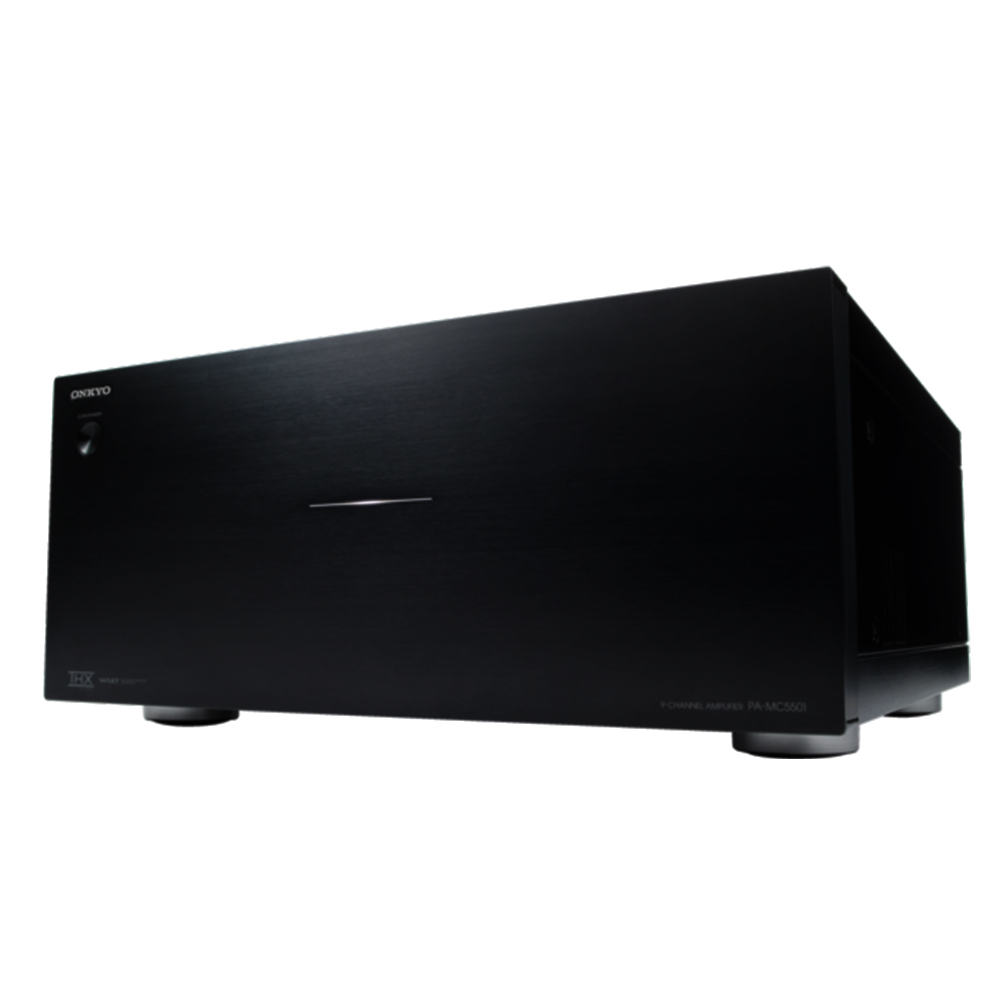

Onkyo PA MC5501 là mẫu power amply đa kênh được thiết kế để sử dụng trong các hệ thống xem phim 9 kênh chuyên nghiệp với mức công suất lớn lên tới 280W mỗi kênh, trở kháng 6 Ohm.

Tính năng nổi bật:

• Công suất đầu ra định mức 220 W/CH ở 1 kHz, 1%, điều khiển 1 kênh, IEC

• Đạt chứng nhận THX Ultra2

• Ứng dụng công nghệ khuếch đại dải rộng (WRAT)

• Thiết kế khuếch đại kéo đẩy với mạch Darlington đảo ngược 3 giai đoạn để loại bỏ hiện tượng méo tiếng

• Tất cả các giai đoạn đầu ra rời rạc

• Máy biến áp hình xuyến khổng lồ

• Hai tụ điện lớn, tùy chỉnh, 22.000 μF để cung cấp năng lượng hiệu quả

• Transistor công suất lớn, được thiết kế tùy chỉnh để truyền dòng điện cao

• Tấm chống rung riêng biệt

• Đầu vào XLR mạ vàng

• Đầu vào RCA bằng đồng nguyên khối được gia công

• Đầu vào kích hoạt 12V

• Chức năng chờ tự động

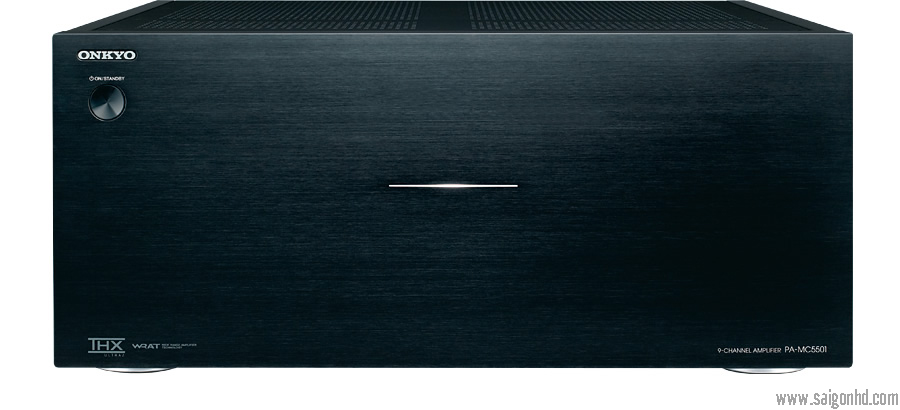

• Thiết kế mặt trước bằng nhôm

PA-MC5501 có biến áp hình xuyến lớn, hai tụ điện 22.000 µF, bóng bán dẫn lớn được thiết kế tùy chỉnh, bảng mạch với lá đồng dày 70µm và tấm bus đồng có trở kháng thấp giúp mang lại hiệu suất âm thanh tuyệt vời ngay cả khi trở kháng dao động.

Thiết kế bo mạch cải tiến của nó giúp khắc phục nhiễu điện từ bằng các đường dẫn tín hiệu ngắn và tối ưu hóa việc cung cấp năng lượng cho trình điều khiển loa.

Ngoài ra, cách bố trí đối xứng đảm bảo sự liên kết của các thiết bị nguồn cho từng kênh, từ đó cũng giảm thiểu lỗi khi phát lại âm thanh nổi.

WRAT (Công nghệ khuếch đại dải rộng)

PA-MC5501 sử dụng công nghệ Onkyo độc quyền để đảm bảo hiệu suất âm thanh tối ưu. Có được âm thanh trong trẻo hơn ở các đỉnh chương trình với thiết kế phản hồi âm thấp, các thành phần có dung sai gần tại các điểm quan trọng trên đường dẫn tín hiệu. Thiết kế này cho phép nó đạt được đáp ứng tần số lên tới 100 kHz cho các định dạng có độ phân giải cao như DVD-Audio và Super Audio CD, cũng như cho các đĩa CD, DVD thông thường và các nguồn nhạc khác. Các mạch vòng nối đất khép kín tinh vi cho phép bạn tận hưởng âm lượng tối đa lớn hơn mà không bị méo tiếng. Mỗi mạch có một liên kết riêng với nguồn điện giúp loại bỏ nhiễu mạch riêng lẻ và giữ cho điện thế đất không bị biến dạng.

In order to handle high levels of instantaneous current, the PA-MC5501 incorporates several key design features.

HICC (Khả năng dòng điện tức thời cao)

Khả năng dòng điện tức thời của PA-MC5501 đảm bảo rằng đầu ra âm thanh không bị ảnh hưởng bởi các giới hạn về nguồn điện.

Thiết kế khuếch đại kéo đẩy với mạch Darlington đảo ngược ba giai đoạn

Mạch siêu nhạy làm giảm hiện tượng méo tiếng bằng cách duy trì sự ổn định điện áp và tăng cường phản ứng nhất thời.

Thiết kế bảng cải tiến

Có thiết kế bo mạch cải tiến với các đường dẫn tín hiệu ngắn để giảm nhiễu điện từ và tối ưu hóa việc cung cấp năng lượng cho trình điều khiển loa

Bố cục đối xứng

Kết hợp sự căn chỉnh đối xứng của các thiết bị nguồn cho mỗi kênh, từ đó giảm thiểu lỗi khi phát lại âm thanh nổi.

Mạch hoàn toàn tương tự không bị ảnh hưởng bởi nhiễu kỹ thuật số

Là bộ khuếch đại công suất chuyên dụng có mạch hoàn toàn tương tự, PA-MC5501 không bị nhiễu từ mạch kỹ thuật số. Khi hợp tác với bộ tiền khuếch đại chất lượng cao, chẳng hạn như PR-SC5509 của Onkyo (được bán riêng), nó mang lại tất cả lợi ích của bộ khuếch đại analog thuần túy: âm thanh ấm áp, đầy nhạc tính và đầy đặn.

Được chứng nhận THX Ultra2

Mang đến tiêu chuẩn hiệu suất khắt khe nhất, đầu thu rạp hát tại nhà này phát ở mức âm lượng tham chiếu studio với độ méo tối thiểu

Linh kiện chất lượng cao

PA-MC5501 được thiết kế để cung cấp công suất dồi dào cho loa của bạn, bất kể trở kháng dao động như thế nào.

Máy biến áp hình xuyến cỡ lớn; hai tụ điện 22.000 μF; bóng bán dẫn lớn, được thiết kế tùy chỉnh; bảng mạch có lá đồng dày 70μm; và các tấm bus đồng trở kháng thấp đều hoạt động đồng bộ để nâng cao sức mạnh và độ trung thực của nguồn âm thanh của bạn.

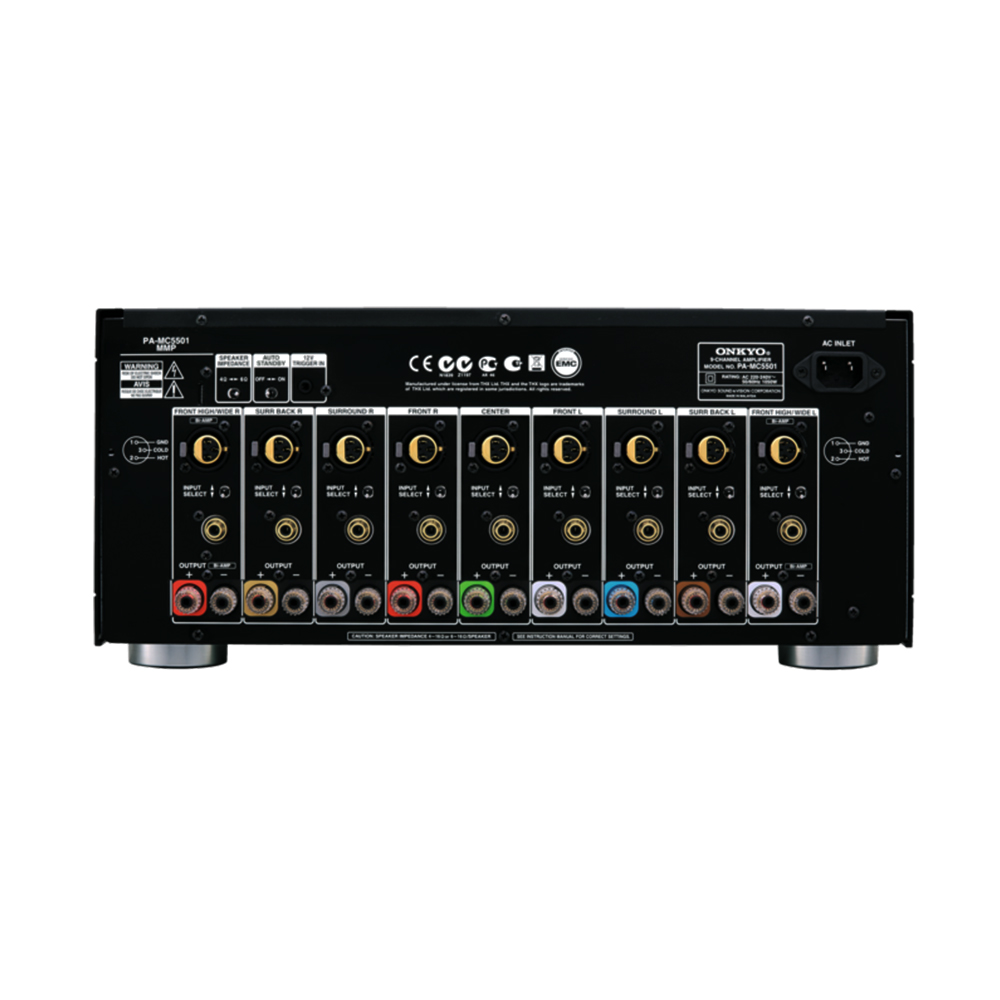

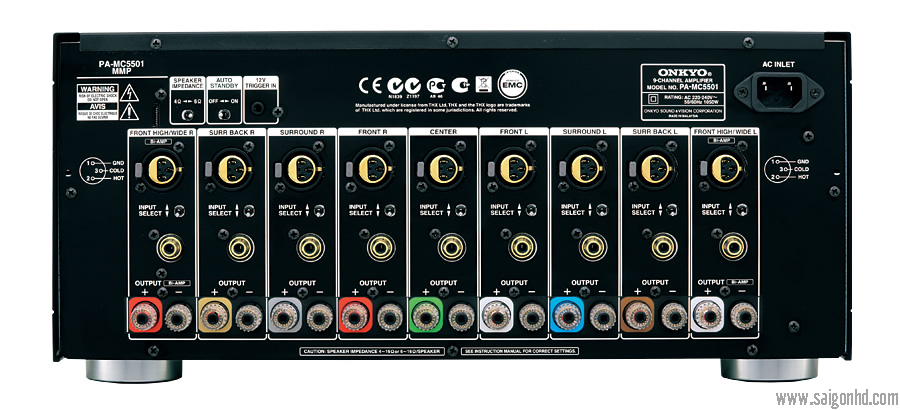

Nằm trong khung thép tấm chống cộng hưởng, có độ cứng cao, PA-MC5501 còn có các kết nối đẳng cấp audiophile: đầu vào XLR mạ vàng; đầu vào RCA bằng đồng nguyên khối được gia công bằng máy; và các trụ loa tương thích với phích cắm chuối được mạ vàng.

Từ đầu vào đến đầu ra, độ tinh khiết của tín hiệu được duy trì ở mọi giai đoạn.

Mạch giai đoạn đầu ra rời rạc

Thiết kế mạch của PA MC5501 giữ cho các bóng bán dẫn tách biệt ở giai đoạn đầu ra, điều đó có nghĩa là tín hiệu âm thanh không bị cắt.

Ngoài ra, với lượng nhiệt sinh ra ít hơn, tuổi thọ của mạch ở giai đoạn đầu ra được nâng cao, đảm bảo rằng linh kiện này có thể đứng vững trước thử thách của thời gian.

Thông số kỹ thuật Onkyo PA MC5501

- Số kênh: 9

- Công suất đầu ra định mức: 20 Hz - 20 kHz, 0.05% THD (FTC), 150 W (tối thiểu) ở 8 Ohm

- Đáp ứng tần số khuếch đại: 5 Hz đến 100 kHz (+ 1 dB; - 3 dB)

- Kênh truyền hình:

• Tất cả: 150W / kênh ở 8 Ohm

• 20 Hz đến 20 kHz, 0.05%

• Điều khiển 2 kênh, FTC

- Năng lượng động:

• 400 W (3 Ohm, mặt trước)

• 300 W (4 Ohm, mặt trước)

• 180 W (8 Ohm, mặt trước)

- THD: 0.05% (Công suất định mức)

- Yếu tố giảm xóc: 60 (phía trước, 1 kHz, 8 Ohm)

- Độ nhạy / trở kháng đầu vào:

• 1 V/47 k Ohm (cân bằng)

• 2 V/47 k Ohm (không cân bằng)

- Đáp ứng tần số: 5 Hz đến 100 kHz (+ 1 dB, -3 dB)

- Tỷ lệ tín hiệu trên tạp âm: 110 dB (Không cân bằng, IHF-A)

- Trở kháng loa: 4 Ohm đến 16 Ohm hoặc 6 Ohm đến 16 Ohm

- Nguồn cấp: 120 VAC, 60 Hz

- Tiêu thụ năng lượng: 11.7 A

- Kích thước: 434.84 x 198.37 x 446.02 mm)

- Trọng lượng: 22.1 kg
