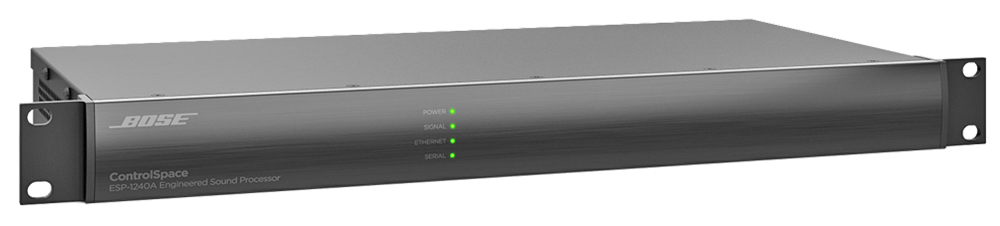

BOSE CONTROLSPACE ESP-1240A

Là một DSP kiến ​​trúc mở, bộ xử lý âm thanh Bose Professional ControlSpace ESP-1240A được thiết kế cho nhiều ứng dụng khác nhau - từ các dự án nhỏ, khép kín đến các hệ thống lớn được nối mạng. Nó có tính năng I / O âm thanh tương tự 12x4, đầu ra Bose AmpLink và xử lý tín hiệu kỹ thuật số tiên tiến với chuyển đổi âm thanh 48 kHz / 24-bit. Được thiết kế để có hiệu suất chính xác, ControlSpace ESP-1240A cũng có tính năng hoạt động với độ trễ thấp và tiếng ồn cực thấp.

Kết nối trên bo mạch bao gồm Ethernet bảng điều khiển phía sau để cấu hình và điều khiển, nối tiếp RS-232, năm đầu vào điều khiển, năm đầu ra điều khiển và cổng Bose AmpLink 8 kênh để gửi âm thanh kỹ thuật số đến bộ khuếch đại Bose. ESP-1240A cũng hỗ trợ tích hợp với các hệ thống điều khiển tiêu chuẩn công nghiệp, chẳng hạn như Crestron và AMX, đồng thời có thể được sử dụng với bất kỳ tùy chọn điều khiển người dùng cuối Bose Professional tương thích nào như bộ điều khiển vùng ControlCenter và ControlSpace Remote sẵn sàng cho thiết bị di động.

Định cấu hình và điều khiển ESP-1240A bằng phần mềm Bose ControlSpace Designer, nơi có một tập hợp lớn các mô-đun xử lý tín hiệu, chẳng hạn như bộ trộn mic tự động, đồ họa đa băng tần và EQ tham số, loa Bose thư viện, bộ tạo tín hiệu, bộ định tuyến, bộ trộn, AGC, vịt, cổng, máy nén, bộ chọn nguồn và độ trễ cung cấp mức chức năng nâng cao cho các ứng dụng âm thanh được cài đặt chung. Chương trình điều khiển người dùng cuối và các sự kiện tự động hóa một cách trực quan với ít phức tạp hơn và vận hành dễ dự đoán hơn tại chỗ. Với phần mềm Control Space Designer, toàn bộ hệ thống âm thanh với nhiều thành phần có thể được định cấu hình, giám sát và điều chỉnh trực tiếp để tạo ra các giải pháp điều khiển và âm thanh được thiết kế riêng nhằm tiết kiệm thời gian thiết kế và mang lại tính linh hoạt vượt trội để đáp ứng tốt hơn nhu cầu của khách hàng.

Tính năng BOSE CONTROLSPACE ESP-1240A

Mạch tương tự chất lượng cao cung cấp cả micrô và I / O cấp dòng, hoạt động với tiếng ồn cực thấp và dải động 115 dB

Xử lý tín hiệu kỹ thuật số tiên tiến hỗ trợ âm thanh ở tốc độ mẫu 48 kHz / 24-bit, sử dụng kiến ​​trúc mở dấu chấm động DSP và hoạt động ở độ trễ thấp để mang lại độ chính xác của hệ thống âm thanh

Kết nối AmpLink tích hợp sử dụng cáp CAT 5 tiêu chuẩn để gửi tới 8 kênh âm thanh kỹ thuật số không nén, độ trễ thấp đến các bộ khuếch đại Bose tương thích

Phần mềm Bose Control Space Designer cho phép một tập hợp lớn các mô-đun xử lý tín hiệu, chẳng hạn như trộn mic tự động, đồ họa đa băng tần và EQ tham số, thư viện loa Bose, bộ tạo tín hiệu, bộ định tuyến, bộ trộn, AGC, vịt, cổng, máy nén, bộ chọn nguồn và độ trễ

Nhiều tùy chọn điều khiển - Sản phẩm ControlSpace ESP tương thích với bộ điều khiển Bose CC-64 và CC-16 có thể lập trình, bộ điều khiển vùng ControlCenter và máy khách ControlSpace Remote

Hỗ trợ các hệ thống điều khiển tiêu chuẩn công nghiệp sử dụng giao thức nối tiếp toàn diện thông qua các cổng RS232 và Ethernet tích hợp, với các trình điều khiển có sẵn cho các hệ thống dựa trên AMX và Crestron

Các ứng dụng

• Khán phòng

• Những nơi thờ tự

• Các khu nghỉ dưỡng và khách sạn

• Cửa hàng bán lẻ

• Tổ chức giáo dục

Thông số kỹ thuật của BOSE CONTROLSPACE ESP-1240A

Tích Hợp DSP

• Bộ xử lý tín hiệu / CPU 32-bit cố định / dấu chấm động DSP + ARM, 456 MHz

• Tính toán tối đa 3,6 GIPS / 2,7 GFLOPS

• Độ trễ 43 s

• Độ trễ âm thanh 860 μs (đầu vào tương tự đến đầu ra tương tự)

• Bộ chuyển đổi A / D và D / A 24-bit

• Tốc độ lấy mẫu 48 kHz

Hiệu Suất Âm Thanh

• Đáp ứng tần số 20 Hz - 20 kHz (+0,3 dB / -0,1 dB)

• THD + N <0,002% ở +4 dBu (A-weighted / 20 Hz - 20 kHz)

• Tách kênh (nhiễu xuyên âm)

• Dải động > 115 dB A-weighted 20 Hz - 20 kHz, analog qua

Đầu Vào Âm Thanh

• Các kênh đầu vào 12 tương tự (cân bằng, mức mic / dòng)

• Đầu nối, Đầu vào 3,81 mm Phoenix Contact®, 6 chân

• Trở kháng đầu vào 12 kΩ @ 1 kHz (có hoặc không có nguồn ảo hoạt động)

• Mức đầu vào tối đa +24 dBu

• Tiếng ồn đầu vào tương đương

• Nguồn Phantom +48 VDC, 10 mA, có thể lựa chọn cho mỗi đầu vào

• Cài đặt Pre-Gain 0/14/24/32/44/54/64 dB

Đầu Ra Âm Thanh

• Các kênh đầu ra 4 tương tự (cân bằng, mức dòng), 8 Amp Link

• Đầu nối, Đầu ra 3,81 mm Phoenix Contact, 6 chân (tương tự), Amp Link RJ45

• Trở kháng đầu ra 66 Ω

• Mức đầu ra tối đa +24 dBu

Điều Khiển Đầu Vào

• Đầu vào (Điều khiển) 5 đầu vào tương tự hoặc kỹ thuật số, điện trở kéo lên bên trong 2 kΩ đến 5 V, Tiếp điểm Phoenix 3,81 mm, 6 chân

• Dải điện áp đầu vào tương tự 0 V đến 3,3 V (tối đa 5 V)

• Dải điện áp đầu vào kỹ thuật số 0 V đến 3,3 V (điện áp ngưỡng = 1,6 V)

Điều Khiển Đầu Ra

• Đầu ra (Điều khiển) 5 đầu ra kỹ thuật số, Tiếp điểm Phoenix 3,81 mm, 6 chân

• Điện áp đầu ra Cao: 8 V (hở mạch), 2,5 V @ 10 mA; Thấp:

• Dòng điện đầu ra Nguồn 10 mA, chìm 100 mA (điện áp cung cấp bên ngoài tối đa 24 VDC)

Điện Áp Đầu Vào

• Điện áp nguồn 85 VAC-264 VAC 50/60 Hz

• Mức tiêu thụ nguồn AC

• Đầu nối chính IEC 60320-C14 (đầu vào)

• Công suất tiêu tán 22 W (75 BTU / giờ, 19 kcal / giờ)

Kích Thước - Trọng Lượng

• Kích thước 1,7 "H x 19,0" W x 8,5 "D (44 mm x 483 mm x 215 mm)

• Trọng lượng tịnh 5,8 lb (2,6 kg)
