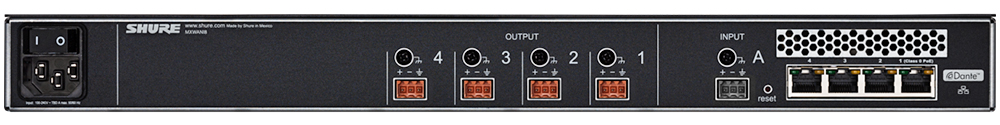

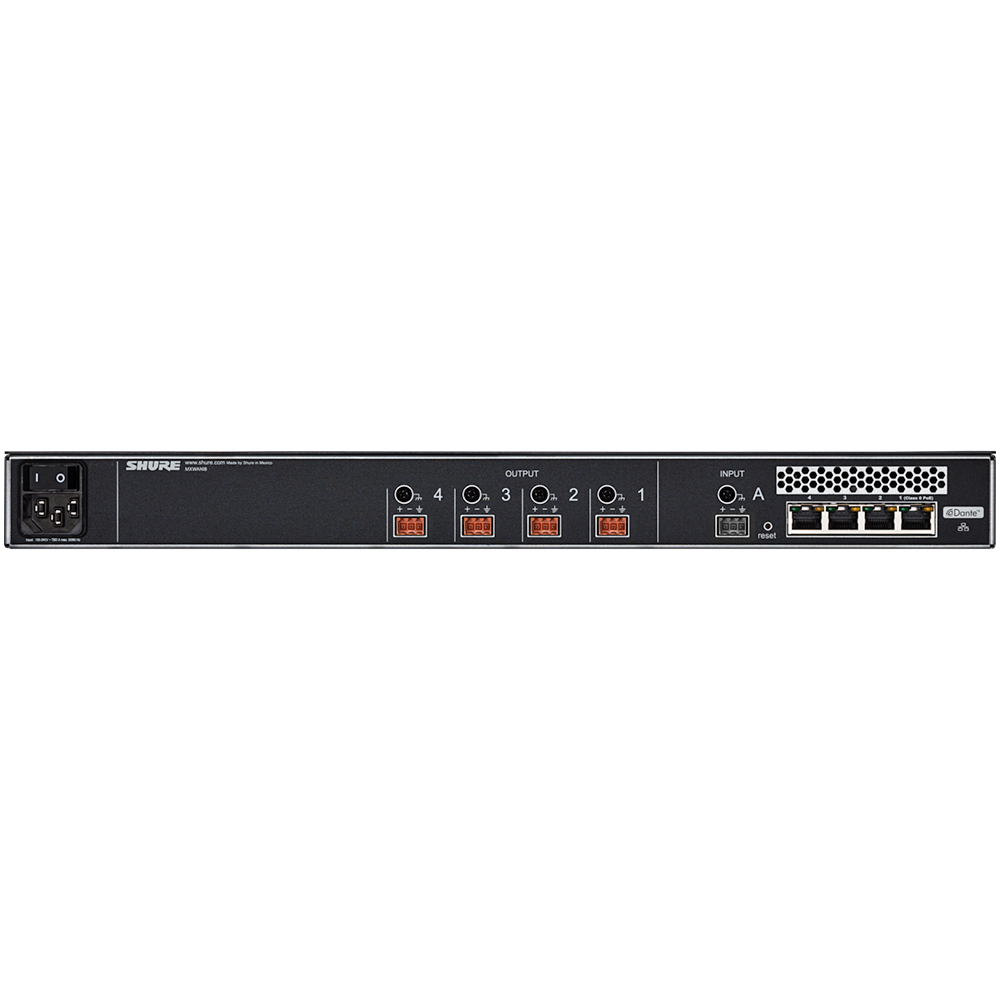

SHURE MXWANI4

MXWANI4 là bộ nhận tín hiệu âm thanh 4 kênh kết nối Microflex Wireless với hệ thống AV hội thảo. Các tính năng chính bao gồm: chế độ uplink cho phép liên kết với mạng công ty và tương thích mạng Dante để truyền tải âm thanh kỹ thuật số có độ trễ thấp.

Tính năng nổi bật:

• Kết nối analog: đầu ra kênh kết nối 4 hoặc 8 block, với đầu vào đầu nối 1 hoặc 2 block (phụ thuộc vào kiểu máy)

• Công tắc gigabit bốn cổng: Cấu hình cổng được tối ưu hóa để kết nối với Thiết bị thu phát không dây và Trạm sạc, hệ thống điều khiển của bên thứ ba và mạng công ty

• Kết nối Ethernet: Gửi tín hiệu âm thanh và điều khiển qua các đường cáp dài lên đến 300 feet hoặc bất kỳ đâu qua mạng công ty

• Cấp nguồn qua Ethernet: Cổng 1 của công tắc bảng điều khiển phía sau cấp nguồn qua Ethernet cho Bộ thu phát điểm truy cập để cài đặt đơn giản

• Chế độ uplink công ty: Liên kết với mạng công ty để điều khiển từ xa các cài đặt hệ thống trong khi giữ âm thanh ngoài mạng công ty để bảo mật và giảm băng thông

• Bảng điều khiển phía trước: Tắt tiếng hoặc kênh solo và đặt mức đầu vào / đầu ra dễ dàng từ bảng điều khiển phía trước

• Điều khiển bằng phần mềm PC / Mac: Truy cập Phần mềm Điều khiển Không dây Microflex từ máy tính nối mạng để biết mức đầu vào / đầu ra và cấu hình cổng

• Kết nối mạng Dante ™: Truyền âm thanh kỹ thuật số có độ trễ thấp từ micro không dây qua Ethernet đến bất kỳ thiết bị được trang bị Dante nào khác

• Đầu ra tai nghe: Nhận tín hiệu âm thanh solo trên bất kỳ kênh nào

Thông số kỹ thuật Shure MXWANI4

• Đáp ứng tần số âm thanh: 20 Hz đến 20 kHz (+1, −1,5 dB)

• Dải động (20 Hz đến 20 kHz, trọng số A, điển hình): Analog-to-Dante: 113 dB; Dante-to-Analog: 110 dB

• Tiếng ồn đầu ra (20 Hz đến 20 kHz, Trọng số A, điển hình): Đường truyền: −84,5 dBV; Phụ trợ: −95,2 dBV; Mic: −106,5 dBV

• THD+N (đầu vào analog 20 Hz đến 20 kHz@ +4dBu, đầu vào kỹ thuật số −10 dBFS): <0,05%

• Phân cực: Không đảo ngược, mọi đầu vào thành bất kỳ đầu ra nào

• Kích thước: 44 mm × 483 mm × 366 mm (1,7 inch × 19,0 inch × 14,4 inch), H × W × D

• Trọng lượng: 3,1 kg (6,9 lbs)

• Nhà ở: Thép; Nhôm ép đùn

• Yêu cầu về nguồn điện: 100 đến 240 V AC, 50–60 Hz, 1 A

• Phạm vi nhiệt độ hoạt động: −18°C (0°F) đến 63°C (145°F)

• Phạm vi nhiệt độ bảo quản: −29°C (-20°F) đến 74°C (165°F)

KẾT NỐI ANALOG - ĐẦU RA

• Cấu hình: Cân bằng hoạt động

• Trở kháng: 310 Ω

• Mức cắt (tối thiểu): Đường truyền: +26,2 dBV; Phụ trợ: +16,2 dBV; Mic: −3,8 dBV

KẾT NỐI ANALOG - ĐẦU VÀO

• Cấu hình: Cân bằng hoạt động

• Trở kháng: 10,6 kΩ

• Mức cắt (tối thiểu): Đường truyền: +23,8 dBV; Phụ trợ: +10,8 dBV

• Đầu ra tai nghe:

- 6,35 mm (1/4"): TRS, 100 mW, 350 Ω, mono kép (sẽ điều khiển điện thoại âm thanh nổi)

- 0 dBV=1 V RMS 0 dBu=0,775 V RMS 0 dBV=2,2 dBu

XỬ LÝ TÍN HIỆU SỐ

• Bộ chuyển đổi AD/DA: 24-bit, 48 kHz

• Độ trễ (Danh định ước tính, ±0,1 ms): Analog-to-Dante: 0,21 ms; Dante-to-Analog: 0,24 ms + TN

TN = Độ trễ mạng tính bằng mili giây, như được đặt trong Bộ điều khiển Dante.

Lưu ý: Độ trễ của mạng Dante thường liên quan đến thiết bị nhận.

MẠNG

• Giao diện mạng: Bộ chuyển mạch Gigabit Ethernet bốn cổng, âm thanh kỹ thuật số Dante

• Cổng Uplink (Cổng 4): Có thể lựa chọn, chặn lưu lượng phát đa hướng

• Cấp nguồn qua Ethernet (PoE): Được cung cấp trên Cổng 1 để cấp nguồn cho MXWAPT

• Yêu cầu về cáp: Cat 5e trở lên, được bảo vệ, tối đa 100 m giữa các thiết bị mạng

• Khả năng đánh địa chỉ mạng: DHCP, liên kết cục bộ, tĩnh
