TEAC AP 505

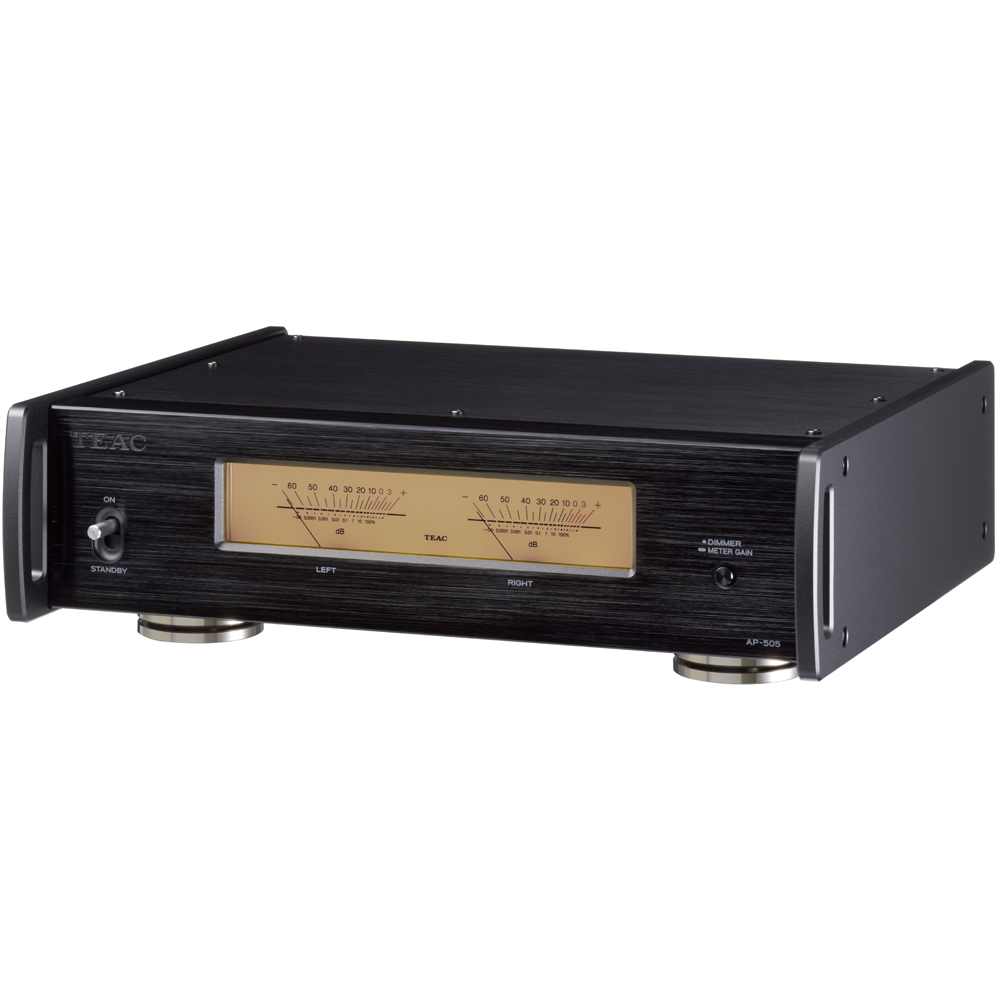

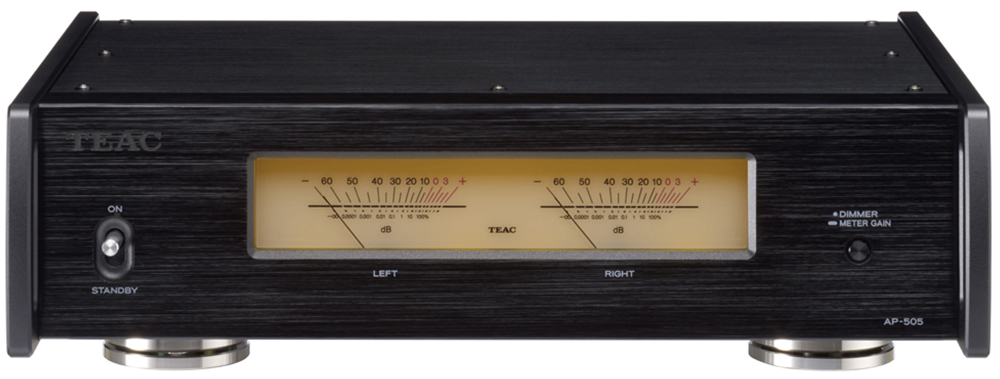

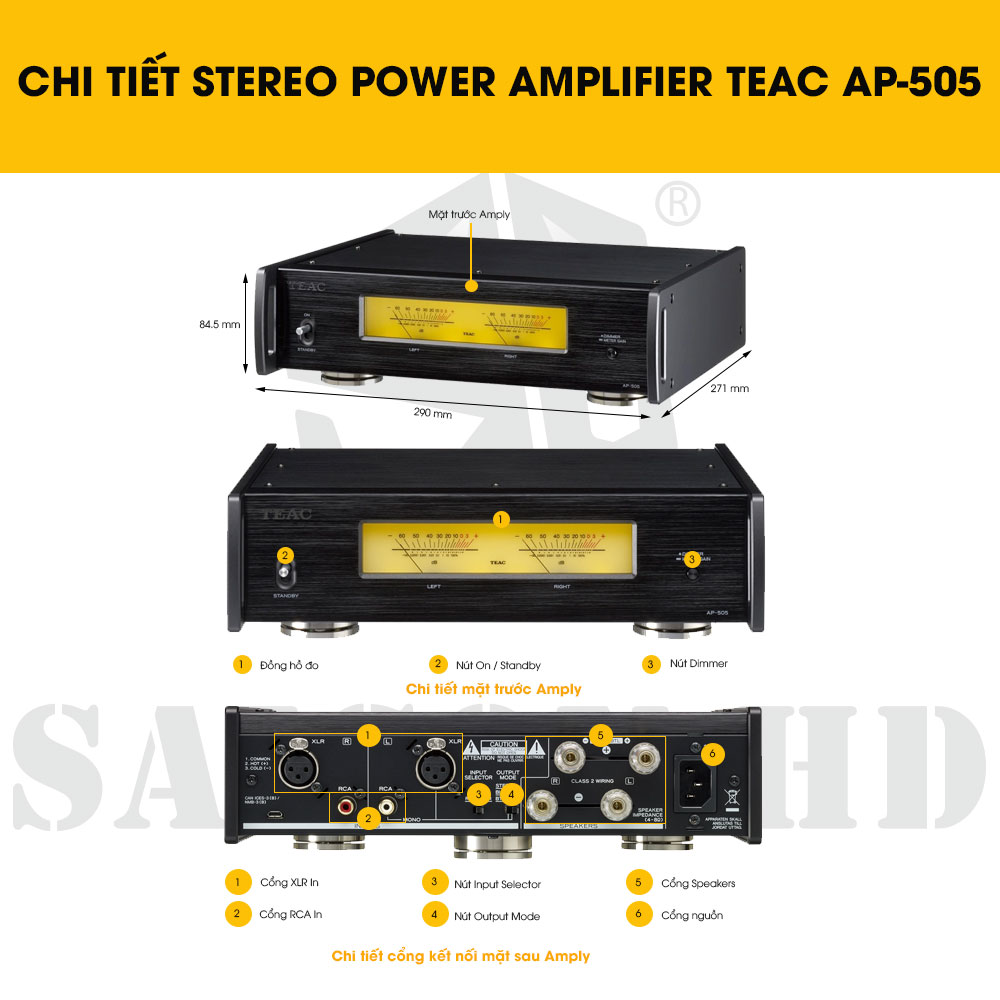

Mặt trước AP-505 có thiết kế đơn giản gồm công tắc nguồn, đồng hồ đo âm thanh và nút hiệu chỉnh độ khuếch đại

AP-505 là bộ khuếch đại công suất âm thanh nổi đa năng dựa trên mô-đun khuếch đại công suất Hypex Ncore hiệu suất cao, được điều chỉnh bởi TEAC, được đặt trong một hộp nhỏ gọn và trang nhã.

Có khả năng hoạt động ở chế độ bi-amp và BTL (Bridge Tied Load / Bridged), ngoài hoạt động âm thanh nổi thông thường, AP-505 tạo ra công suất đầu ra tối đa 115W + 115W ở chế độ âm thanh nổi / bi-amp và 220W ở BTL / chế độ bắc cầu. Trọng tâm của nó là mô-đun bộ khuếch đại công suất Ncore, được sản xuất bởi Hypex của Hà Lan và được điều chỉnh đặc biệt bởi nhóm R&D của TEAC, cho chất lượng âm thanh tuyệt vời

Về ngoại thất, các tấm hợp kim nhôm nhẹ bao phủ khung gầm bằng thép mạnh mẽ. Một cặp đồng hồ đo mức lớn tạo thêm sự thú vị về hình ảnh khi bộ khuếch đại hoạt động, trong khi chân 'Pin- point' đang chờ cấp bằng sáng chế của TEAC, nằm ở ba vị trí chiến lược ở mặt dưới, thêm đường rạch cho âm thanh, giúp tạo ra âm thanh chi tiết hơn và hình ảnh âm thanh nổi ổn định

TEAC AP 505 Features

Bộ khuếch đại Hypex Ncore được điều chỉnh bởi TEAC

AP-505 sử dụng mô-đun khuếch đại công suất Hypex Ncore hiệu suất cao, tiết kiệm năng lượng, tạo ra 115W + 115W ở chế độ âm thanh nổi / bi-amp hoặc 220W ở chế độ BTL. Mô-đun, đã trải qua các bài kiểm tra kỹ lưỡng về khả năng nghe trước khi được các kỹ sư của chúng tôi điều chỉnh và tinh chỉnh cẩn thận, dễ dàng điều khiển nhiều loại loa, cung cấp mọi thứ từ pianissimo đến fortissimo và mọi thứ khác. Nói cách khác, nó tái tạo đúng động lực của âm nhạc thực.

Thiết kế kim loại với chân đế truyền lực

Mọi bảng điều khiển bên ngoài - ở phía trước, phía trên và hai bên - đều được tạo thành từ hợp kim nhôm cao cấp, gắn chặt vào khung bên trong bằng thép mạnh mẽ. Phương pháp xây dựng này giúp giảm sự truyền rung động cơ học, đảm bảo rằng mọi bộ phận bên trong thiết bị được phép hoạt động tốt nhất. Nhờ kích thước A4 thuận tiện, AP-505 dễ dàng cắm vào nội thất hiện đại, nơi quan trọng là tiết kiệm không gian, chẳng hạn như trên máy tính để bàn. Điều này hoàn toàn trái ngược với hầu hết các bộ khuếch đại công suất có khả năng biamp / BTL thông thường thường là các đơn vị có chiều rộng đầy đủ cồng kềnh.

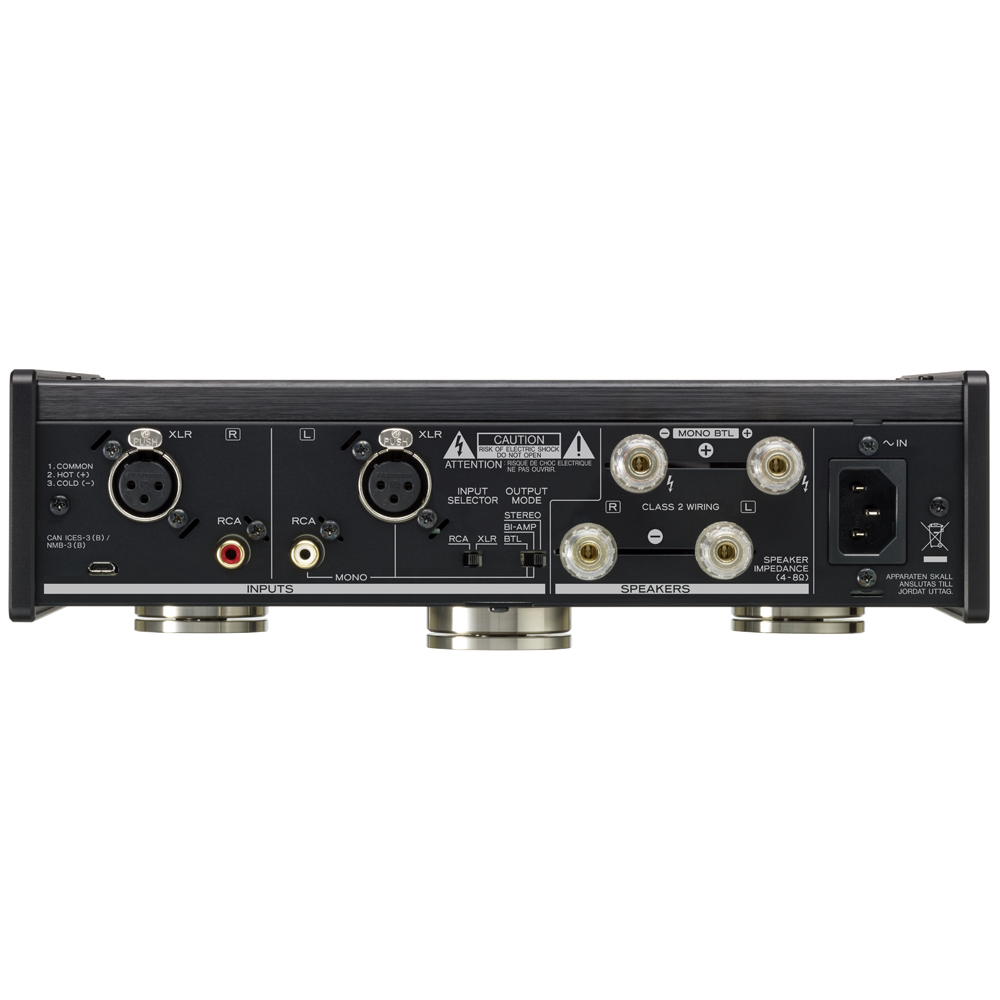

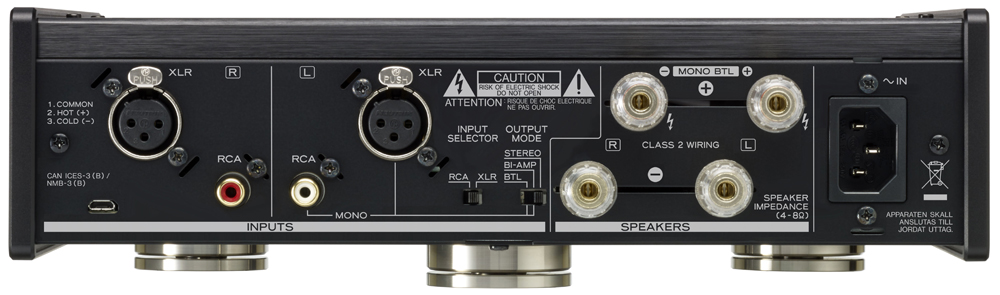

Mặt sau là nơi bố trí cổng nguồn và các cống kết nối âm thanh

Thiết kế cân bằng

Bằng cách sử dụng thiết kế mạch hoàn toàn cân bằng từ phần đầu vào đến phần đầu ra, AP-505 giữ cho tín hiệu âm thanh không bị nhiễu nhất có thể khi nó di chuyển qua bộ khuếch đại, kết quả là mức độ méo tiếng cực thấp và tín hiệu đến- tỷ lệ tiếng ồn (được hỗ trợ bởi việc loại bỏ hiệu quả tiếng ồn ở chế độ chung)

Thiết kế dành riêng cho các ứng dụng hi-fi

Ở giai đoạn đầu vào, nơi chất lượng âm thanh được xác định một cách cơ bản, bộ khuếch đại kép MUSES8820E chất lượng cao được sử dụng cho cả đầu vào XLR và RCA. Trong phần cấp nguồn cho giai đoạn đầu vào, cả mạch chỉnh lưu kênh trái và phải hoàn toàn độc lập với biến áp nguồn trở đi và sử dụng bốn tụ điện công suất cao, 4700μF trên mỗi kênh (tổng cộng là 8), giúp phân tách âm trường rõ ràng giữa các kênh. Ở phần đầu vào XLR, một mạch được thiết kế tốt mang lại tính toàn vẹn của tín hiệu tuyệt vời, một phần nhờ vào việc loại bỏ các tụ ghép thường có thể làm mất thông tin âm thanh khi tín hiệu truyền qua chúng.

Trang bị biến áp hình xuyến lớn

Trong nguồn điện, AP-505 sử dụng một máy biến áp lõi hình xuyến công suất cao, với các điốt rào Schottky trong mạch chỉnh lưu. Không giống như các điốt thông thường, điốt chắn Schottky làm giảm tiếng ồn của bộ chỉnh lưu, dẫn đến nguồn cung cấp 'sạch hơn' và phân phối dòng điện ổn định hơn.

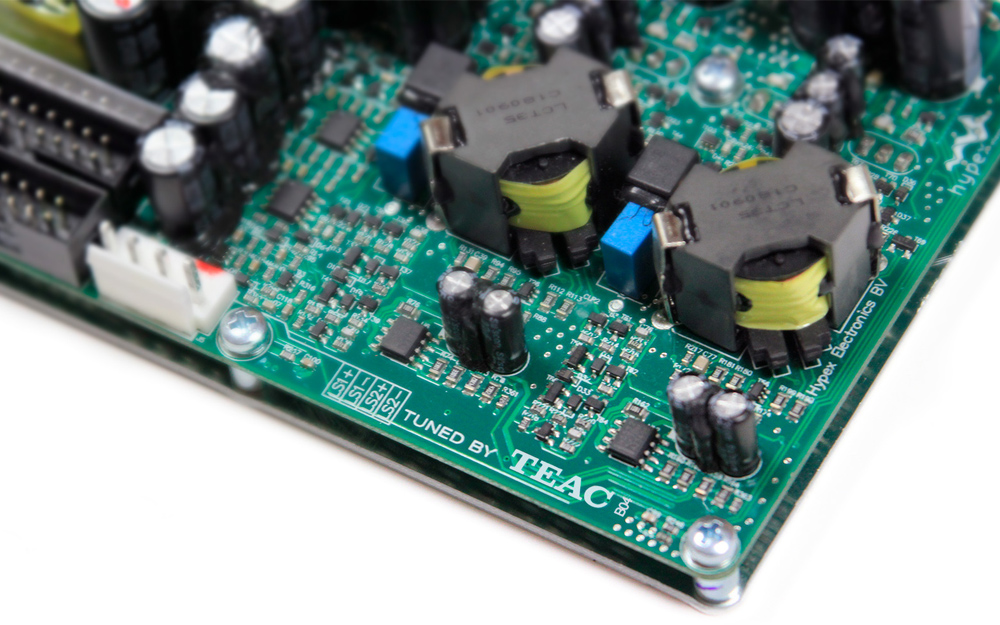

Teac AP-505 sử dụng mạch khuếch đại công suất Hypex Ncore cho hiệu suất cao

Lắp đặt dễ dàng với chân đế 'Pin-Point'

AP-505 sử dụng chân ‘Pin-Point’ đang chờ cấp bằng sáng chế của TEAC. Chúng bao gồm hai phần kim loại được tách biệt trong một vỏ tích hợp. Một loại có phần trên có gai và được gắn vào phía dưới của khung xe, phần còn lại là chân đế hình chậu treo xuống từ phần có gai, với cốc hình mặt bích để đơn giản hóa việc lắp đặt. Nhờ thiết kế độc đáo, chân ‘Pin-Point’ giảm thiểu đáng kể rung động và cộng hưởng, nhờ vào thực tế là thiết bị chỉ được hỗ trợ trên ba điểm, với diện tích tiếp xúc bề mặt rất nhỏ. Sự sắp xếp này làm giảm độ nhòe tần số trung bình và thấp, do đó cải thiện âm trường và nâng cao chi tiết âm thanh tốt.

Thiết kế làm mát thụ động

Không có ý nghĩa gì khi thiết kế một bộ khuếch đại mang lại âm thanh tuyệt vời cho một cặp loa nhưng chính nó lại tạo ra tiếng ồn hoạt động gây mất tập trung từ quạt làm mát. Ngay từ đầu, các kỹ sư của chúng tôi đã quyết tâm sử dụng một mạch và cách bố trí cho phép làm mát đủ tự nhiên, một mạch cho phép tạo ra một bộ khuếch đại nhỏ gọn nhưng mạnh mẽ mà không cần sự trợ giúp của quạt làm mát.

Đồng hồ đo mức analog kép

Đồng hồ đo mức tương tự trên bảng điều khiển phía trước di chuyển theo mức tín hiệu, đưa ra xác nhận trực quan rằng bộ khuếch đại đang thực hiện công việc của mình. Bộ điều chỉnh độ sáng bốn bước (sáng, giữa, tắt mờ) cho phép người dùng điều chỉnh cường độ hiển thị theo sở thích của họ, trong khi độ nhạy có thể chuyển đổi (± 0dB, + 20dB, tắt chuyển động) cho phép bạn thưởng thức nhiều hơn, ít hơn hoặc thậm chí không chuyển động mét, nếu thích. Đương nhiên, ngay cả khi đèn nền tắt và chuyển động của đồng hồ đã bị vô hiệu hóa, bạn vẫn có thể cho biết thiết bị đang bật ... bằng cách kiểm tra vị trí của công tắc nguồn!

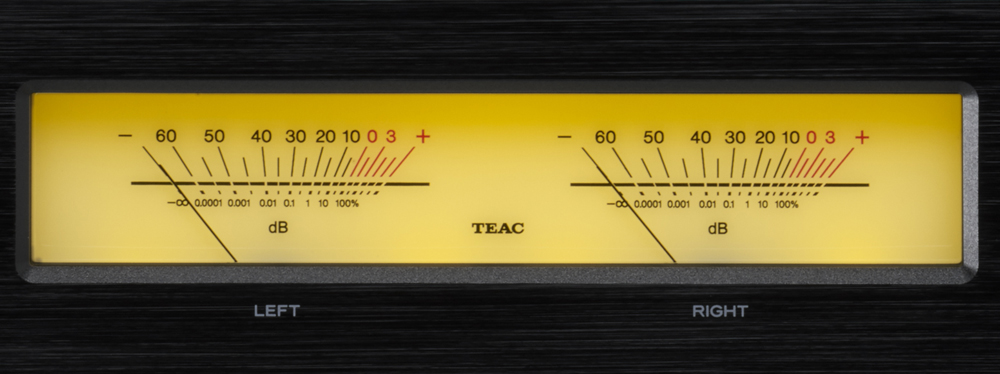

Teac AP-505 có đồng hồ đo âm thanh được thiết kế trực quan, dễ sử dụng

Specifications of TEAC AP 505

• Maximum output power
• STEREO, BI-AMP mode
• 115 W + 115 W (4 ohms, 1kHz, JEITA)
• 90 W + 90 W (8 ohms, 1kHz, JEITA)
• BTL mode 220W (8 ohms, 1kHz, JEITA)
• Rated output power
• STEREO, BI-AMP mode
• 115 W + 115 W (4 ohms, 1kHz, THD 0.8%)
• 70 W + 70 W (8 ohms, 1kHz, THD 0.8%)
• BTL mode 220W (8 ohms, 1kHz, THD 0.8%)
• Total harmonic distortion 0.0015 % (8 ohms, 1kHz, 12.5W, JEITA)
• Signal-to-Noise ratio 113 dB (8 ohms, 1kHz, IHF-A)
• Frequency response 10 Hz to 50,000 Hz (+0dB, –5dB, 8 ohms, 1kHz, 1W, JEITA)
• Power
• AC 120V, 60Hz (US/Canada)
• AC 230V, 50Hz (UK/Europe)
• Power consumption 106W
• Standby power 0.1W or less (at Auto-power saving mode)
• Dimensions (W x H x D) 290 x 84.5 x 271 mm / 11.4” x 3.3” x 10.7” (incl. protrusion)
• Weight 4.4 kg / 9.7 lbs.
